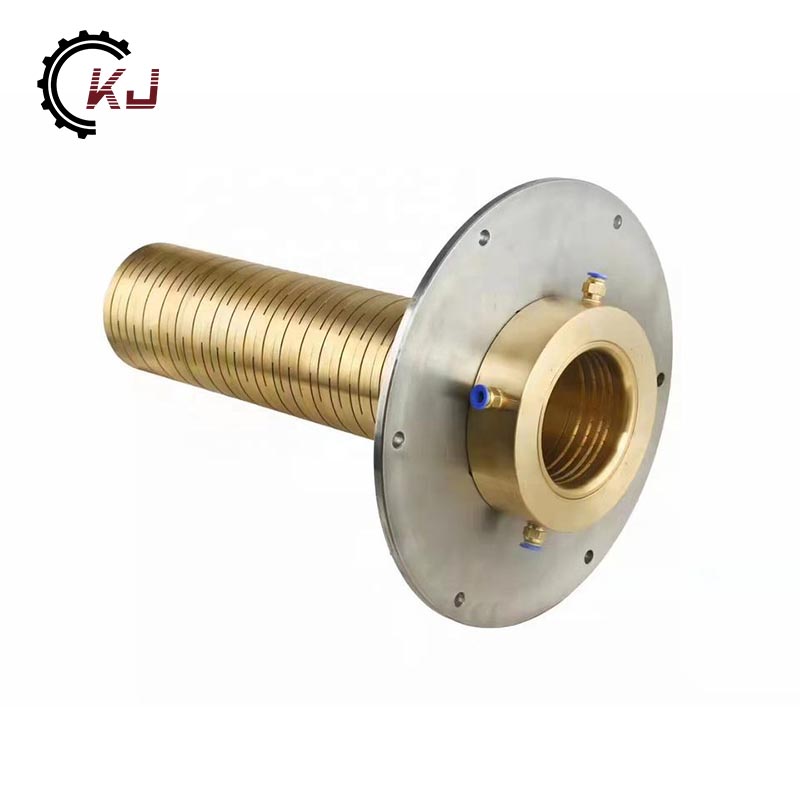

Calibrateur de tuyau à manchon PE

Manchon de tuyau PE avec double anneau d'eau Calibrateur de tuyau de manchon PE

Manchon de dimensionnement/calibrateur

La fonction du manchon de dimensionnement est principalement de refroidir l'ébauche de tube de la filière d'extrusion, de fixer le diamètre extérieur de l'ébauche de tube et de couper la surface du tube.

Séquence du processus de fabrication

un. Usinez grossièrement le trou intérieur avec un tuyau en acier à paroi épaisse Q235, en laissant une marge de taille pour le trou intérieur d'usinage grossier.

b. Percez des trous pour de vrais trous.

c. Soudez les joints combinés de la chemise, de la cloison et des tuyaux de chaque entrée et sortie.

d. Traitement de recuit pour éliminer les contraintes de soudage.

e. Terminez de tourner le trou intérieur du manchon de dimensionnement et la face d'extrémité de la butée de positionnement et le trou intérieur à la taille du dessin.

Précautions d'utilisation des manchons de dimensionnement

un. Lors de l'installation du manchon de dimensionnement, manipulez-le avec précaution et ne le laissez pas frapper avec un marteau à main pour éviter que le manchon de dimensionnement ne se déforme.

b. Avant d'utiliser le manchon de dimensionnement, nettoyez soigneusement la surface du trou intérieur, les bavures et la saleté ne sont pas autorisées.

c. Lors de l'installation du manchon de dimensionnement, faites attention à la précision de concentricité du trou intérieur du manchon de dimensionnement et du trou intérieur de la matrice pour assurer le bon fonctionnement des travaux de dimensionnement, de refroidissement et de mise en forme de l'ébauche de tube extrudé.
